产品概述：
我们针对不同的客户需求，开发了多种型号的智能化系列控制器，控制回路有12、16、24 不等。产品采用微型计算机控制、技术先进、功能完美、抗干扰能力强，运行稳定可靠，补偿精度高，外形美观，是电容屏厂家首选的产品。
PTRKZ系列无功功率自动补偿控制器以高性能的16位微处理器为核心，采用付里叶级数分解算法得到所有电力基波数据，特别适合具有谐波源的电力系统无功功率补偿的自动控制。同时将取样信号改为3相取样（同时取3相电压信号、3相电流信号），避免了在3相不平衡系统中出现的功率因数已补偿到位而无功电度表转速很快或反转等现象。所有元器件采用贴片安装，回流焊接，多道检验，使得每台PTRKZ都具有同样的稳定性和可靠性。PTRKZ型具有RS485接口，标准通讯协议，可以当网络仪表使用。
功能特点：
1.以3相基波无功功率和计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
2.功率因数测量精度高，显示范围宽。
3.实时显示总功率因数（PF）与谐波功率因数（DPF）。
4.实时分别显示3相电压、电流、有功功率、无功功率、视在功率。
5.有12种编码输出方式供用户选择。
6.最多有6种补偿方案供用户选择（共补和分补路数的分配）。
7.1~16路输出
8.人机界面友好操作方便。
9.各种控制参数全数字可调直观使用方便。
10.具有自动运行与手动运行二种工作方式。
11.具有过电压和欠电压保护功能。
12.具有掉电保护功能数据不丢失。
13.电流信号输入阻抗低≤ 0.01Ω
14.目标功率因数调节范围宽滞后0.70到超前0.70
主要技术指标：
1.额定工作电压：AC220V*3
2.额定工作电流：5A
3.额定工作频率：50Hz
4.显示功率因数：滞后0.001~超前0.001
5.测量无功功率：0~9999Kvar
6.测量有功功率：0~9999KW
7.测量视在功率：0~9999KVA
8.欠压保护值：AC180V
9.输出触点容量：AC220V 7A
10.灵敏度：20mA
11.显示方式：红色数码管
12.整机消耗功率：10W
13.外形尺寸（12路）：122mm*122mm 开孔尺寸113mm*113mm
（16、24路）：144mm*144mm 开孔尺寸138mm*138mm

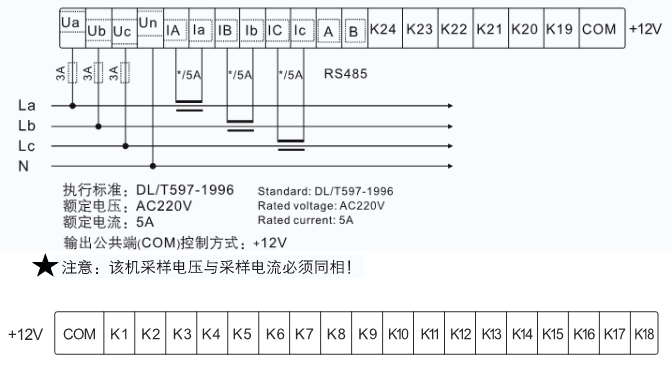

接线示意图：
